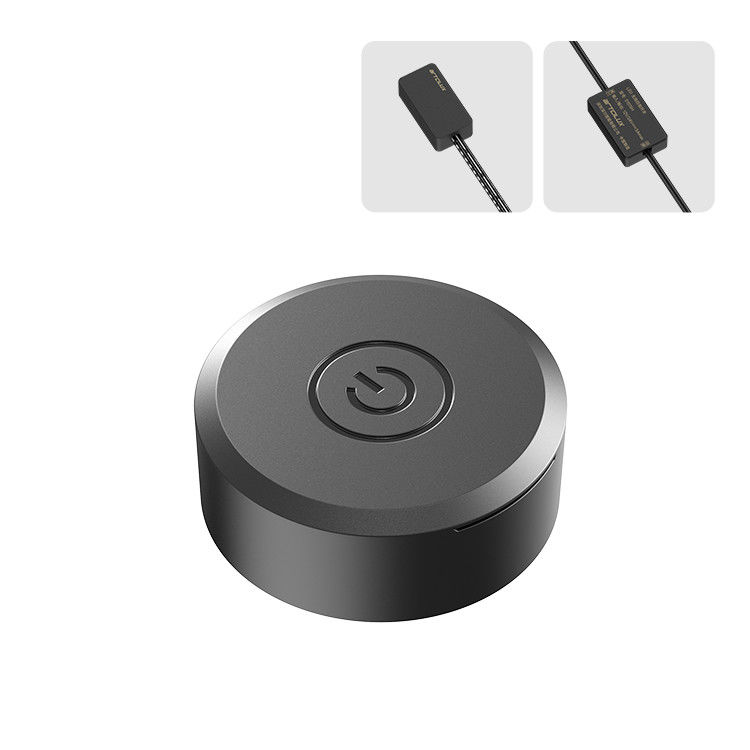

DC3V Sensor Wireless Switch para Automatização Doméstica Inteligente Frequência 2,4 GHz

(Somente o controlador host tem indicadores, e o escravo não tem indicadores)

1Boto de reinicialização: Utilizado para colocar o controlador no estado definido ou reiniciar o controlador.Pressione e segure por mais de 5S para redefinir o módulo WIFIPressione por mais de 10 segundos, o controlador restabelece as configurações de fábrica de 2,4 GHz, todos os códigos dos controles remotos são limpos e o Wi-Fi é reiniciado.

Indicador azul: ((S1361.DIM.2S é sem este indicador) Descrição do indicador de estado Wi-Fi

Palpitar rápido (500 ms): o dispositivo aguarda a distribuição da rede com uma única chave;

Longo piscar de olhos (2S): o dispositivo espera que o ponto de acesso seja ligado à rede;

Instalação constante: o dispositivo está configurado e o roteador ligado;

Desligado: o dispositivo está configurado e nenhum roteador está ligado;

3 Indicador vermelho-verde: ((S1361.DIM.2S é sem este indicador)

Verde:Ativar em 30 segundos, ou premir o botão de reinicialização em 30 segundos, a luz verde está constantemente ligada, espere a distribuição da rede 2.4G; Depois de desligado e piscar,Há um sinal de comunicação sem fio.;

Vermelho:Luzes de avaria, sobrecarga de saída do equipamento ou curto-circuito;

4Cable de entrada de energia: Use o terminal vermelho DuPont 2541 macho, pode ser inserido em nossa fonte de alimentação CA03 Aurora

5O buraco do parafuso de fixação: o controlador pode ser fixado à placa utilizando o parafuso fornecido;

6Porta de comunicação: Conecte os controladores host e slave ou conecte o botão de redefinição externo

7Expulsão das tiras de temperatura monocromáticas do terminal Dupont 2541 preto feminino, ligadas às tiras de temperatura monocromáticas do terminal Dupont 2541 preto masculino.

3.1), o comando remoto e um único conjunto de alinhamento da luz: premendo brevemente o botão de reinicialização, o dispositivo entra no estado de regulação,O hospedeiro e o escravo de S1361 serão conectados à luz do primeiro grupo, o segundo grupo, o terceiro grupo, o quarto grupo, o quinto grupo, o ciclo de luz completa mudança, em seguida, pressione a tecla correspondente do controle remoto, a luz correspondente será desligado três vezes,ou seja, o emparelhamento de códigos é bem sucedido;

3.2), controlo remoto e múltiplos grupos de alinhamento da luz: por exemplo, controlo remoto e segundo e terceiro grupos de alinhamento,primeiro siga o passo anterior e o alinhamento do segundo grupo será bem sucedido, em seguida, aperte o botão de reinicialização para ligar o terceiro grupo de luzes e, em seguida, use o comando remoto para ligar o segundo grupo de luzes,Neste momento, o segundo e terceiro grupos de luzes estão acesos, pressionar a tecla de correspondência do comando remoto, o segundo e o terceiro grupos de luzes são desligados três vezes, em seguida, o comando remoto é combinado com o segundo e o terceiro grupos de luzes;

3.3), desbloqueio do código do comando remoto: a caixa de controlo está no estado de configuração, enquanto se pressiona as teclas de correspondência e de desbloqueio do comando remoto, a luz verde pisca, ou seja,A limpeza do código foi bem sucedida..
